分析原理

高頻爐燃燒—紅外線吸收法檢測

分析范圍

碳：0.0001%-25.0000%(可擴至99.999%)

硫：0.0001%-15.0000%(可擴至99.999%)

稱樣量（固體鋼標）

標準0.5g

分析精度

符合GB/T20123-2006標準

符合ISO15350:2000標準

靈敏度

C/S：0.1ppm

分析時間

20-100秒可調（通常為35秒）

工作周期

24h連續運轉

高頻感應加熱爐

1.高頻爐輸出功率：2200W；頻率：20MHz

2.自動檢漏，過時、過流報警

3.電流/電壓/功率/選擇方式調節爐溫：適合于不同材質的樣品

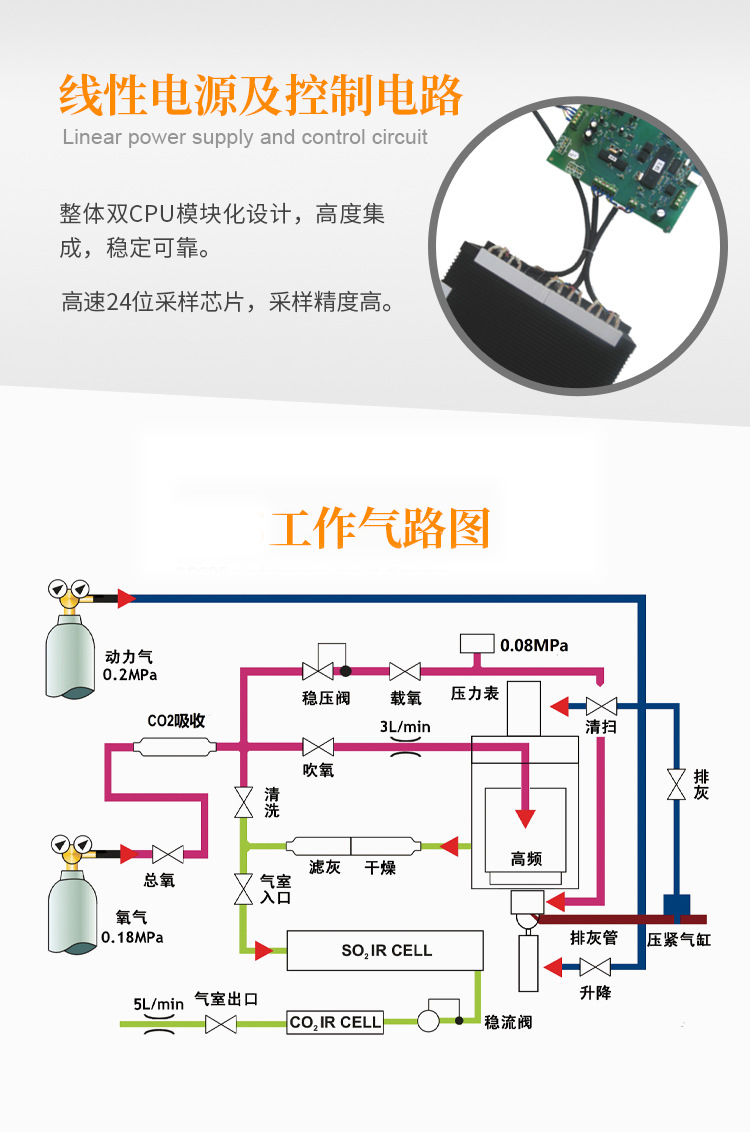

4.氣路：高精度流量控制器保證氣流穩定及進口氣路系統

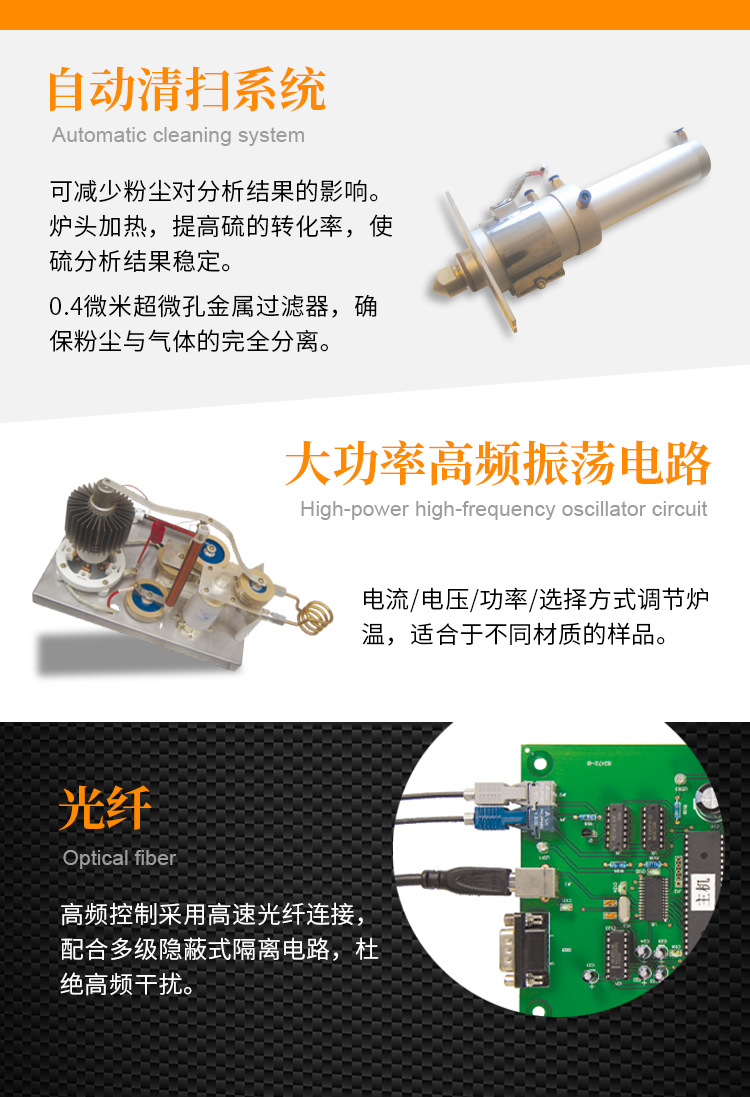

粉塵過濾器

0.4微米超微孔金屬過濾器，確保粉塵與氣體的完全分離

爐頭加熱

提高硫的轉化率，使硫分析結果穩定

除塵系統

自動清掃：可減少粉塵對分析結果的影響

排灰系統：高壓排灰，徹底清除管道灰塵

檢測系統

1.電路設計：整機采用雙CPU上、下位機模塊化設計，下位機選用Atmega162為控制單片機，電子線路高度集成，穩定可靠；

2.采樣：采用高速24位ADS1224采樣芯片，采樣精度高；

3.通訊：上下位機采用USB2.0接口通訊，大大提高了通訊速度；

4.連接：紅外檢測部分與高頻爐采用安捷倫1521/2521高速光纖連接，配合多級隱蔽式隔離電路，徹底杜高頻干擾；

5.電源：工業級一體化線性模塊電源，輸出穩定，無故障；

6.光源：特制新型鉑金紅外線光源，發熱持續、光譜特性效率高；

7.分析池：鍍金碳硫分析池及高精度熱釋電紅外探測器；

8.電機： 步進電機，熱穩定性好，連續使用壽命10萬小時。

分析通道

提供通道管理功能，碳硫通道可自行增加、刪除和編輯，無數量限制；

分析功能

分析過程動態數據積分、每秒20次采樣，提高了分析的靈敏度和準確度；

提供樣品管理功能，可對樣品名稱、標識進行編輯，并可增加和刪除樣品名；

軟件提供多用戶管理系統，可由管理員設置不同用戶權限。

顯示功能

碳硫各一個曲線框，動態顯示分析過程中的各項實時數據和碳、硫釋放曲線。

數據處理功能

分析結果采用ACCESS數據庫方式存儲，可存儲每次分析碳硫的所有數據及曲線；

分析結果隨意查詢，可根據時間、操作員、樣品名稱、標識等多方面查詢;

提供曲線/數據存儲、空白扣除、參數設定、通道選擇、數理統計、結果校正、曲線比較等多項功能;

可在軟件中實現碳硫工作曲線的生成并進行曲線擬合。

打印功能

打印模式多樣化，提供了化驗室和檢測站兩種打印模式，并可自行設計打印格式。

自診斷功能

系統診斷功能，可由軟件實現檢測爐頭和氣室的密封性。
