南京麒麟光電火花直讀光譜儀

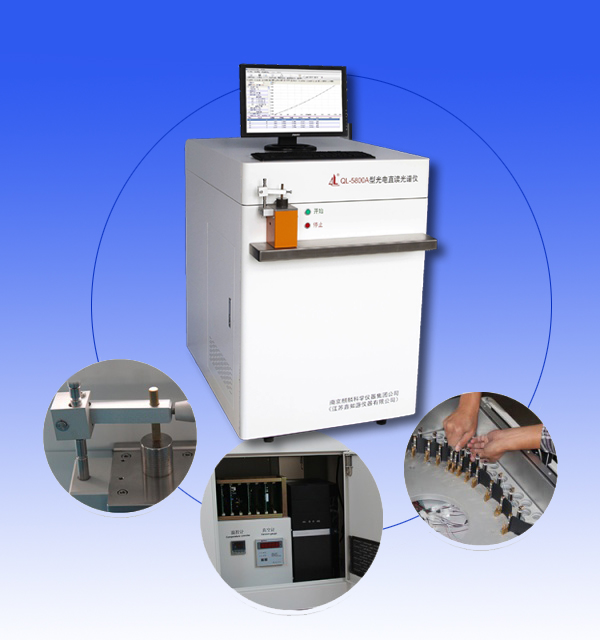

  南京麒麟光電火花直讀光譜儀生產的QL-5800A型火花直讀光譜分析儀是分析黑色金屬及有色金屬成份的快速定量分析儀器。本儀器廣泛應用于冶金、機械及其他工業部門，進行冶煉爐前的在線分析以及實驗室的產品檢驗，是控制產品質量的有效手段之一。

南京麒麟光電火花直讀光譜儀產品特點：

1、750mm焦距光柵設計，帕型-龍格裝置，高真空，分辨率高、靈敏度高等特點；由于機刻光柵可以產生較的光譜，所以選線更具靈活性，從而避免光譜干擾。

2、儀器結構設計合理，電子系統采用國際標準機籠，高集成化電路設計，故障率低。

3、分析速度快、重復性好、穩定性好。

4、采用高穩定的數字光源，激發頻率在100—1000Hz之間變化，分析不同的樣品，可選擇不同的激發參數，可達到分析效果。

5、采用高集成化的采集和控制系統，自動化程度高。

6、采用光電倍增管，具有暗電流小、信噪比高、使用壽命長等特點。。

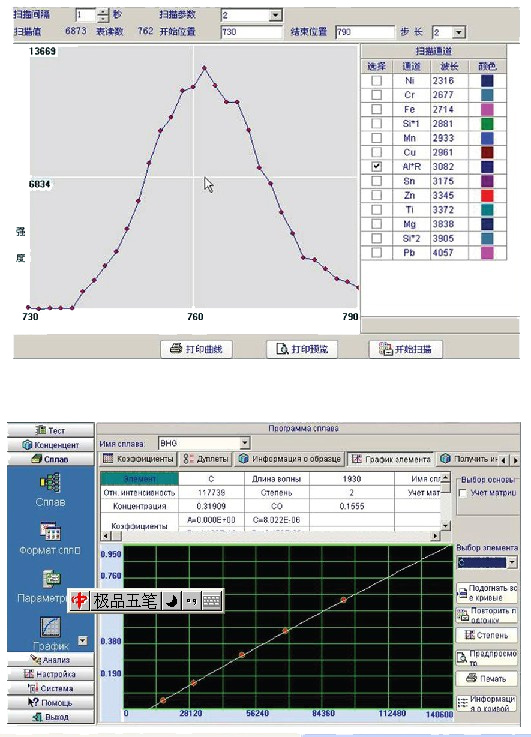

7、分析掃描過程可同時對所有元素進行掃描，掃描過程簡單，可快速分析出每個元素相對于基體元素的偏差。

8、激發樣品過程中，無需對激發臺進行水冷卻，可連續分析樣品也能達到較好的數據。

9、測控系統采用單板機測量與控制，與上位計算機進行數據交換，提高了運行速度。

10、通過計算機軟件來調整每個通道的光電倍增管負高壓，通道負高壓分8檔調整，從而大大地通道的利用率和分析譜線的線性范圍在分析不同材質中的采用，減少了通道的采用數量，降低了成本。

11、可用于多種基體分析：Fe、Co、Cu、Ni、Al、Pb、Mg、Zn、Sn等。

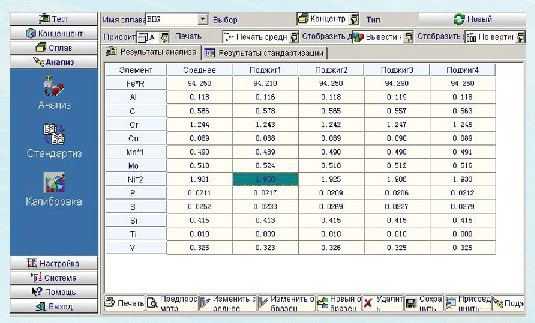

12、采用純中文Windows系統下的操作軟件，操作簡單易懂。

13、計算機軟件建有數據庫系統，方便了測量數據的查詢與打印，也可通過網絡遠程傳輸數據，方便快捷。

14、各項系統獨立供電，組成單元，使用方便，維護簡單。

15、采用光學部分恒溫措施，保證了儀器的正常運行，從而降低了對環境的要求。

16、采用高精度直線電機進行入縫掃描，速度快。

17、采用整體出射狹縫，方面增加通道。

南京麒麟光電火花直讀光譜儀技術參數：

1、激發光源：

⑴供電電壓：50Hz、220V±1%

⑵輸入功率：1.0KVA

⑶充電電容：預燃7.5μF，曝光1.5μF

⑷峰值電流：預燃120A，曝光30A

⑸主回路峰壓：300VDC(采用自動調整峰壓)

⑹引燃電路：脈沖幅度：+15KV

  輔助間隙：采用隧道二極管

  放電頻率：數字光源100Hz--1000Hz

2、激發臺：

⑴樣品臺分析間隙：4mm

⑵充氬氣樣品架，無需水冷卻

⑶分析時間間隔：一般不到1分鐘

3、分光儀：

⑴分析波段范圍：160～650nm

⑵光柵：曲率半徑  750mm

刻劃密度：2400線/mm

刻劃面積：30×50mm2

閃耀波長（一級）：300nm

線色散：0.55nm/mm

⑶入射狹縫寬度：20μm

⑷出射狹縫寬度：50μm、75μm

⑸光電倍增管：直徑28mm,10級側窗管，熔融石英或玻璃外殼

⑹允許通道：24個（可擴張到48個通道）

⑺分光儀局部恒溫：38℃±0.2℃

4、測控系統：

⑴測控系統：采用單板機測量和控制，與上位計算機進行數據交換

⑵測量方式：分段積分

積分電容容量：0.047μF

重現性：RSD≤0.2%

⑶光電倍增管高壓電源：

電壓：-1000V

穩定度：8小時優于0.5%

高壓調節：從-550V到-1000V變化，分8（0-7）檔調整

高壓設置：用戶通過計算機軟件改變

5、外形尺寸：

⑴主機：長1120mm×寬750mm×高920mm

⑵重量：凈重約266Kg
