球鐵件常見的幾種缺陷原因分析

　　以冶煉、鑄造、鍛壓、焊接、熱處理、理化檢測等相關(guān)知識(shí)為主，我們將為您提供鑄造、鍛造、熱處理、焊接方面知識(shí)和檢測儀器。

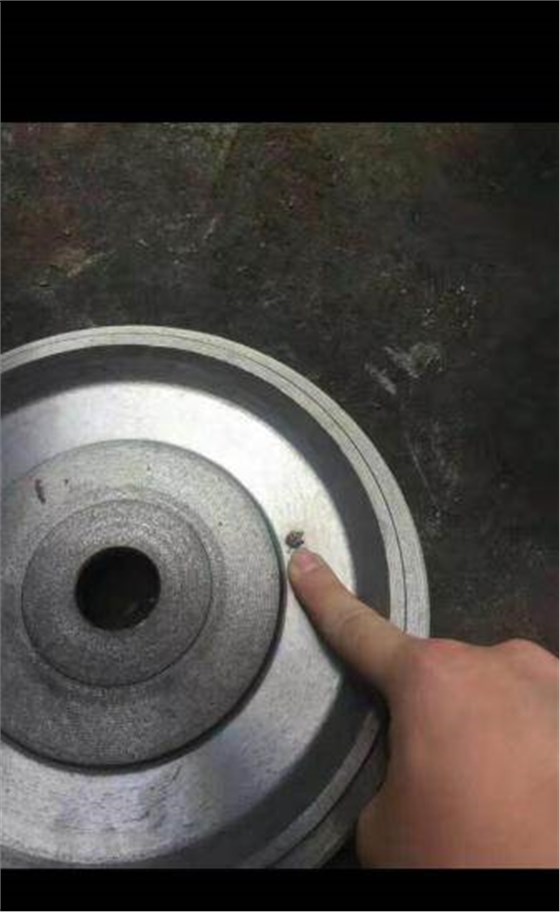

　　球鐵件生產(chǎn)中常出現(xiàn)的縮孔、縮松、夾渣、皮下氣孔、球化衰退與球化不良等缺陷的影響因素進(jìn)行了詳細(xì)分析，并根據(jù)生產(chǎn)的實(shí)際情況提出了一些有效的防止措施。

(1)石墨球異化

石墨球異化出現(xiàn)不規(guī)則石墨，如團(tuán)塊狀、蝌蚪狀、蠕蟲狀、角狀或其他非圓球狀。這是由于球狀石墨沿輻射方向生長時(shí)，局部晶體生長模式和生長速率偏離正常生長規(guī)律所致。鑄件中殘余球化元素量超出應(yīng)有范圍時(shí)，如殘余鎂太高，超過了保持石墨球化所需的最低量時(shí)，也會(huì)影響石墨結(jié)晶條件，就容易產(chǎn)生蝌蚪壯石墨。而殘余稀土較多時(shí)，高碳當(dāng)量鐵水易產(chǎn)生碎塊石墨，碎塊石墨的集中區(qū)域一般稱做“灰斑”。而蠕蟲狀石墨的出現(xiàn)則是由于球化元素殘余量不足或者含有超限的鈦和鋁。

(2)石墨漂浮

過共晶成分的厚壁球鐵件中，在澆注位置頂部，常常出現(xiàn)一個(gè)石墨密集區(qū)域，即“始末漂浮”現(xiàn)象，這是由于石墨與鐵水密度不同，過共晶鐵水直接析出的石墨受到浮力作用向上所致。石墨漂浮程度與碳當(dāng)量、球化元素的種類及殘留量、鑄件凝固時(shí)間、澆注溫度等因素有關(guān)系。鎂能使球鐵的共晶含碳量提高，碳當(dāng)量相同的鐵水，提高其殘余鎂量就能減少石墨漂浮，殘留稀土量過高，有助于爆裂狀石墨的升成。

(3)反白口

一般鑄鐵件的白口組織容易出現(xiàn)在冷卻較快的表層、尖角、披縫等處，反白口缺陷則相反，碳化物相出現(xiàn)在鑄件中等斷面心部、熱節(jié)等部位。球化元素殘余量過多時(shí)，有促進(jìn)反白口缺陷產(chǎn)生的作用，稀土元素強(qiáng)于鎂，它們一般都能增加球鐵組織形成時(shí)的過冷度。

(4)皮下針孔

1/5
