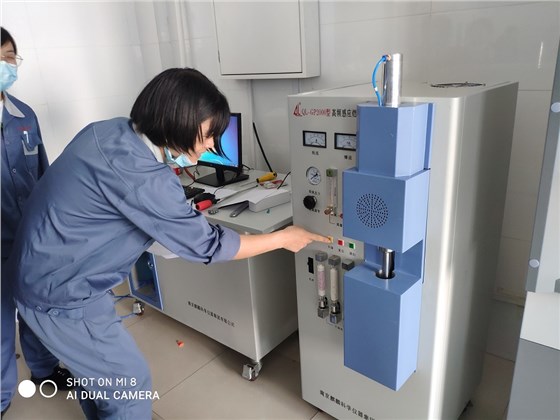

高頻紅外碳硫儀哪些方面影響結(jié)果

1、樣品稱重不同幾點

樣品稱重不同，其所含的C、S的絕對質(zhì)量就存在差別，導致分析結(jié)果落在儀器校正曲線上區(qū)域的不同，從而造成分析結(jié)果的波動，尤其在分析儀器的上、下限附近時這種影響表現(xiàn)更為突出。對于低含量樣品，當樣品稱重較大時，得到的結(jié)果就會偏高。對于高含量的樣品，情況則相反，得到的結(jié)果會偏低。另外，樣品稱重不同直接影響高頻感應(yīng)燃燒情況。碳硫儀的燃燒溫度、狀態(tài)不僅與高頻爐本身設(shè)計的功率有關(guān)，而且與感應(yīng)區(qū)內(nèi)導磁物質(zhì)的多少有關(guān)。燃燒溫度不是持續(xù)恒定的，隨著物質(zhì)的熔化燃燒，感應(yīng)量逐漸減少。例如，對于某些碳硫較難釋放的物質(zhì)（如硅、鐵等），加入的助熔劑重量恒定，產(chǎn)生的熱量恒定，此時過多的樣品將會導致樣品燃燒不完全，樣品中的碳硫釋放不完全。

2、助熔劑的加入量

影響分析結(jié)果穩(wěn)定性的另一個因素是助熔劑的加入量，在分析低含量樣品時該影響非常突出。例如分析碳硫含量小于15ppm的樣品時，分別加入1.5g與2g助熔劑（助熔劑中C≤8ppm，S≤5ppm），因為助熔劑的加入量通常不參與分析結(jié)果計算，因此兩次分析之間就引入了0.5g助熔劑所含碳硫量的波動。假定助熔劑中碳硫含量均為3ppm，樣品稱樣量為0.5g，由于助熔劑的加入量不同就引入了3ppm的偏差。

3、高頻紅外碳硫儀樣品、助溶劑的疊放次序

助熔劑不僅具有增加樣品中導磁物質(zhì)、提高燃燒溫度的作用，還具有增加樣品流動性，稀釋樣品的作用。分析過程中，樣品、助熔劑的疊放次序直接影響燃燒結(jié)果和分析穩(wěn)定性。例如鐵基樣品直接在氧氣下經(jīng)高頻感應(yīng)而燃燒，反映劇烈，飛濺嚴重，容易造成燃燒室石英管的破損和陶瓷保護套的污染。換成以鎢粒打底，樣品置于上層，發(fā)現(xiàn)燃燒室中石英管也很快被污染，陶瓷保護套上粘了一層厚厚的鐵屑，很難清理，不僅影響了燃燒管的使用壽命，還阻礙了氧氣的供應(yīng)，從而直接影響分析結(jié)果的穩(wěn)定性。將樣品置于底層，鎢粒置于上層，分析結(jié)束后燃燒室內(nèi)石英管非常干凈，陶瓷熱保護套上無金屬飛濺，分析結(jié)果穩(wěn)定。

1/5
